Za pričvršćenje na TECEprofil profilne cijevi ili za ugradnju u
UA-profilne zidove ili ispred masivnog zida. Modul za WC za građenje bez
prepreka s pojačanim pričvršćenjem za keramiku. Modul s bočnim čeličnim
okvirom i šupljim cijevima za provođenje kabela, uklj. pričvrsni pribor.

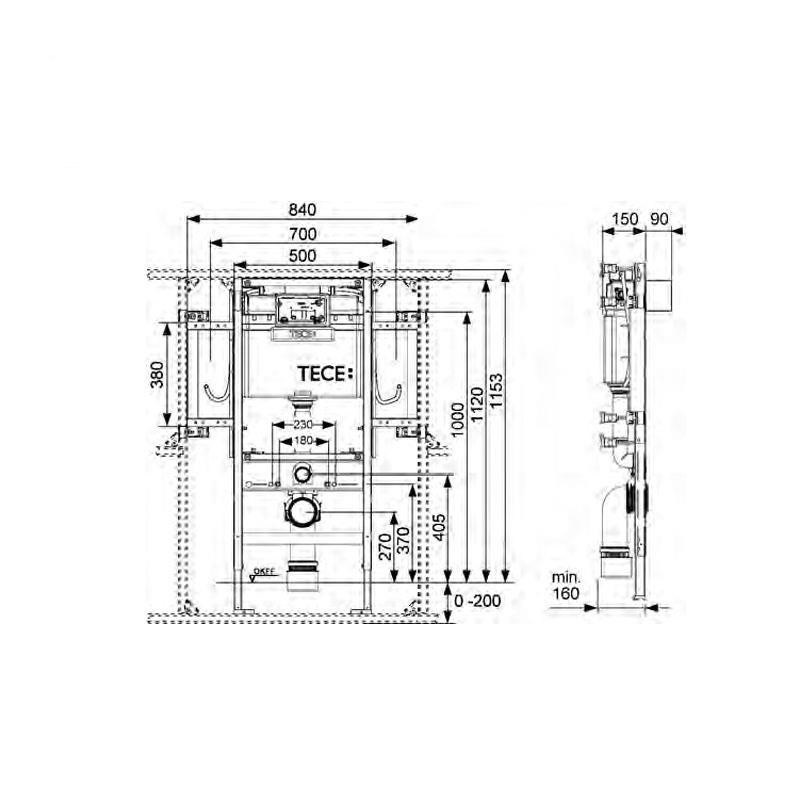

Visina preklopnog rukohvata = 760 mm
Prikladno za sve modele TECE aktivacijskih tipki, WC elektronika i WC
armature.
Djelomično predmontirana jedinica sastoji se od:
TECE ugradbeni vodokotlić za aktivaciju sprijeda:
- Sigurnosni spremnik od plastike otporne na udarce
- Vodokotlić kompletno predmontiran i zapečaćen
- Kutni ventil i priključak vodokotlića predmontirani, priključak za
vodokotlić s 1/2“ unutarnjim navojem
- Volumen spremnika 10 litara; tvornički postavljena standardna
količina ispiranja od 6 litara;
u svakom trenutku moguće podešavanje ispiranja na
4,5/7,5/9 litara; za malo ispiranje tvornička postavka je 3 litre.
- Ostatak vode odmah dostupan za dodatno ispiranje
- Izolirano od kondenzatne vode
- Ovisno o aktivacijskoj tipki, upotrebljiv kao vodokotlić za jedno ili
dvokoličinsko ispiranje.
- Ispitano prema DIN 19542 - ispitna potvrda 7391275-01z
- Grupa armatura 1 prema DIN 4109 - ispitna potvrda P-IX3837/I;
- Tihi hidraulički uljevni ventil-Lap ? 17 dB(A)
pri 3 bara protočnog tlaka

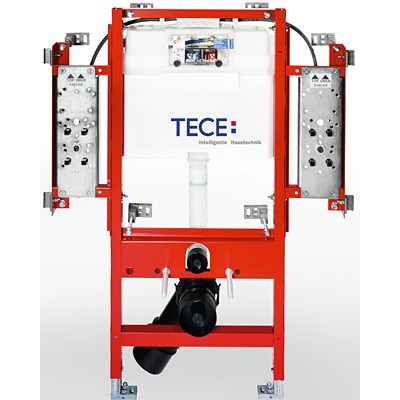

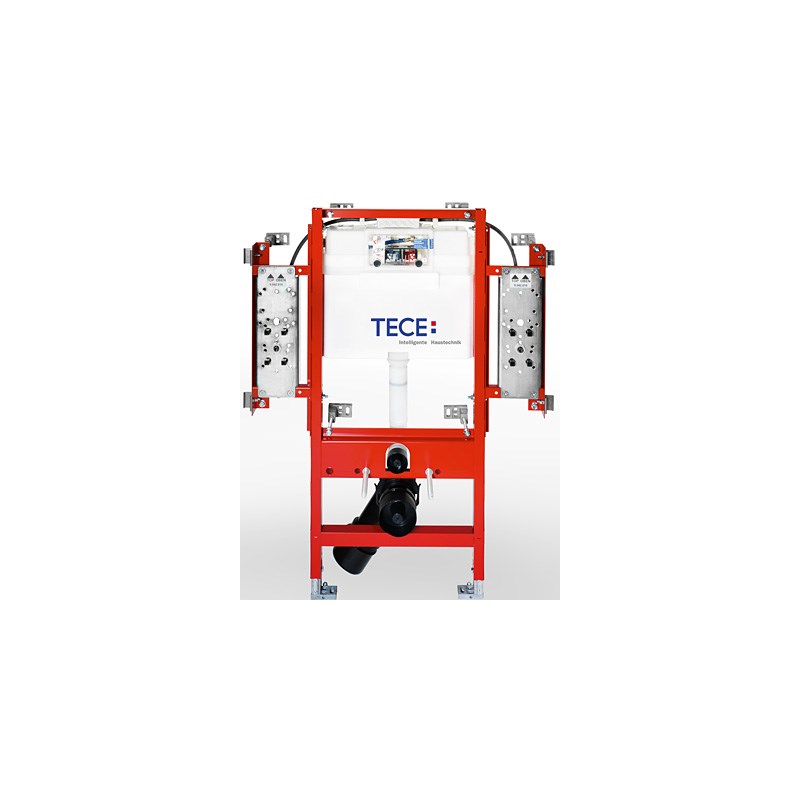

Modul se sastoji od:
- Samonosivi ugradbeni okvir sa zaštitnim površinskim slojem
dva podesiva podna potpornja za podnu nadgradnju
od 0–200 mm
- Dva pridržna klina i matice M 12
- Osam pričvrsnika za modul, podesiva po dubini
- Četiri multi kopče za pričvršćenje na TECEprofil zid
- Bočni čelični okvir za prihvat seta čeličnih ploča
- WC-odljevno koljeno DN 90 s prijelazom DN 90/100, materijal PP
- Prijelazni komad prikladan i za vodoravnu ugradnju
- WC-priključna garnitura DN 90, uključujući sigurnosne zaštitne
čepove
Molimo posebno naručiti:
- Set čeličnih ploča za prihvat preklopnog ruhohvata (904201x)
- WC-elektronika (npr. TECEplanus WC-s aktivacijom putem radio
signala)
- Aktivacijska tipka za WC
Napomena: Pri korištenju WC-keramika sa smanjenim ležištem
(npr. V & B Memento, Sentique, Subway 2.0) potrebna je ugradnja
seta čeličnih potpornja 9041029 u donjem dijelu konstrukcije.
Pažnja:
Prikladan set čeličnih ploča za prihvat preklopnog rukohvata potrebno
je posebno naručiti! Skriveno vođenje kablova ovisi o proizvođaču i nije
moguće kod svih modela preklopnih rukohvata.
